ＦＭでモールス送出用Ｆ２Ａ ＣＷインターフェースの製作
ＦＭでモールス送出用Ｆ２Ａ ＣＷインターフェースＡＭＤ−Ｆ２ Ｖｅｒ４．０の製作
Ver3.0からVer4.0への変更点。
・ハンディ機でも使用可能な様に、マイクのアナログスイッチによる切り替えをリレーによる切り替えに変更した。
・マイコンを、アトメル社のATtiny13Aから、マイクロチップ社のPIC12F615に変更した。
・ＰＴＴ信号のオフディレイタイマを、アナログ回路からマイコン処理（デジタル）に変更した。

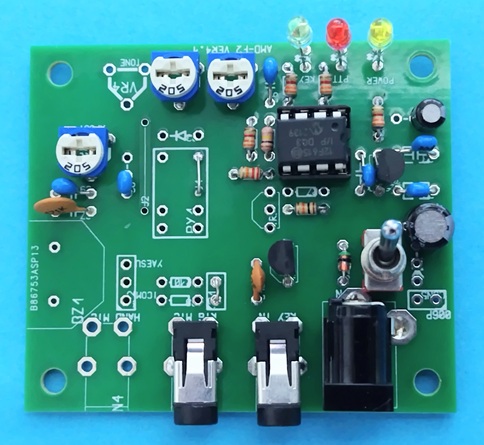

アクセサリ端子やデータ端子を有するリグ用の製作例
（タカチ電機製プラスチックケースＳＷ−９５に格納例。）
コネクタは、左からリグ接続用３．５ｍｍミニステレオジャック、キー入力用３．５ｍｍミニステレオジャック、電源（φ２．１ｍｍＤＣジャック、８−１２Ｖ）です。
ボリュームは、左からＶＲ３（トーン出力のレベル調整用），ＶＲ２（ＰＴＴ信号のオフディレイ時間調整用），ＶＲ１（ＫＥＹ信号のディレイ時間調整用）です。
ＬＥＤは、左からＫＥＹ出力表示、ＰＴＴ出力表示、電源表示です。
ハンディ機用の製作例
タカチ電機製プラスチックケースＳＷ−９５に格納可能サイズ。
電池００６Ｐを内蔵する場合は、タカチ電機製プラスチックケースＳＷ−１２０が、ご使用になれます。
コネクタは、左からハンディマイク接続用３．５ｍｍミニステレオジャック、ハンディ機接続用３．５ｍｍミニステレオジャック、キー入力用３．５ｍｍミニステレオジャック、電源（φ２．１ｍｍＤＣジャック、８−１２Ｖ）です。
ボリュームは、左からＶＲ３（トーン出力のレベル調整用），ＶＲ２（ＰＴＴ信号のオフディレイ時間調整用），ＶＲ１（ＫＥＹ信号のディレイ時間調整用）です。
ＬＥＤは、左からＫＥＹ出力表示、ＰＴＴ出力表示、電源表示です。
ボリュームの機能は、下記のとおりです。
ＶＲ１：頭切れ防止のためのＫＥＹ信号のディレィ時間調整用（約１０ｍＳから約１６０ｍＳ）
ＶＲ２：ＫＥＹ信号からＰＴＴ信号を作成する際のオフディレィ時間の調整用（約５ｍＳから約１．３Ｓ）
ＶＲ３：８００Ｈｚトーン信号のレベルの調整用
回路図のダウンロード
