ＵＳＢオーディオ内蔵、リグコントロール（ＴＴＬレベル）、音声ＣＱマシーン、ＣＷ、ＲＴＴＹ，ＳＳＴＶ、ＦＴ８他デジタルモードインターフェースの製作
ＡＭＤ−ＵＳＢ−ＲＩＧ−ＣＷ−ＡＵＤＩＯ Ｖｅｒ２．１の製作
ＵＳＢ接続で、オーディオ入出力にＣ―ＭＥＤＩＡ社のオーディオコーディック用ＩＣのＣＭ１０８ＡＨ及び、２チャンネルのＲＳ２３２Ｃ変換ＩＣのＦＴＤＩ社製ＦＴ２２３２を使用した、アマチュア無線用のＴＴＬレベルのリグコントロール、ＡＦＳＫとＦＳＫのデジタルモード、ＫＥＹ出力が可能なインターフェースです。
ＲＳ２３２Ｃの１チャンネル目には、リグコントロール、２チャンネル目には、デジタルモード用出力（ＲＴＳ＝ＰＴＴ、ＦＳＫ＝ＴＸＤ）、ＫＥＹ出力（ＤＴＲ＝ＫＥＹ）に割り付けています。
パソコンのマイク入力、スピーカ出力は、使用せず、ＵＳＢ経由で音声の入出力を行います。
タカチ電機工業製のプラスチックケースＳＷ−１２０（Ｗ６０ｍｍ，Ｈ２４ｍｍ，Ｄ１２０ｍｍ）に格納しています。
ケース前面
コネクタは、左からリグのアクセサリー端子との接続用，ＣＷ用ＫＥＹ出力ジャック，リグコントロール用ジャック、ＵＳＢジャックです。
ＬＥＤは、左からＦＳＫ，ＰＴＴ、ＫＥＹ出力の表示用です。

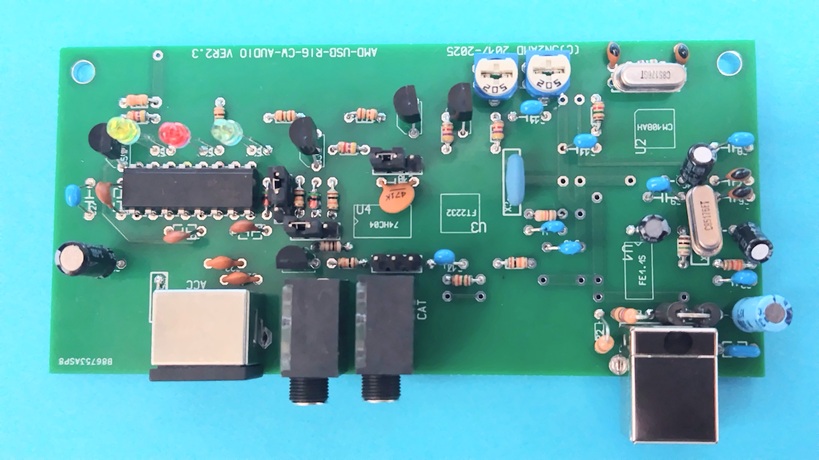

内部の基板
取扱説明書のダウンロード
ＡＭＤ−ＵＳＢ−ＲＩＧ−ＣＷ−ＡＵＤＩＯ Ｖｅｒ１．０の製作
ＵＳＢ接続で、オーディオ入出力にＴＩ（ＢＢ）社のオーディオコーディック用ＩＣのＰＣＭ２９０４及び、２チャンネルのＲＳ２３２Ｃ変換ＩＣのＦＴＤＩ社製ＦＴ２２３２を使用した、アマチュア無線用のＴＴＬレベルのリグコントロール、ＡＦＳＫとＦＳＫのデジタルモード、ＫＥＹ出力が可能なインターフェースです。
ＲＳ２３２Ｃの１チャンネル目には、リグコントロール、２チャンネル目には、デジタルモード用出力（ＲＴＳ＝ＰＴＴ、ＦＳＫ＝ＴＸＤ）、ＫＥＹ出力（ＤＴＲ＝ＫＥＹ）に割り付けています。
パソコンのマイク入力、スピーカ出力は、使用せず、ＵＳＢ経由で音声の入出力を行います。
タカチ電機工業製のプラスチックケースＳＷ−１２０（Ｗ６０ｍｍ，Ｈ２４ｍｍ，Ｄ１２０ｍｍ）に格納しています。
ケース前面
コネクタは、左からリグのアクセサリー端子との接続用，ＣＷ用ＫＥＹ出力ジャック，リグコントロール用ジャック、ＵＳＢジャックです。
ＬＥＤは、左からＦＳＫ，ＰＴＴ、ＫＥＹ出力の表示用です。
内部の基板
取扱説明書のダウンロード
